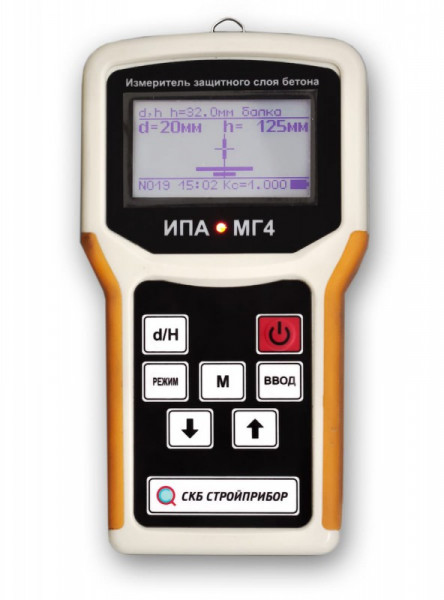

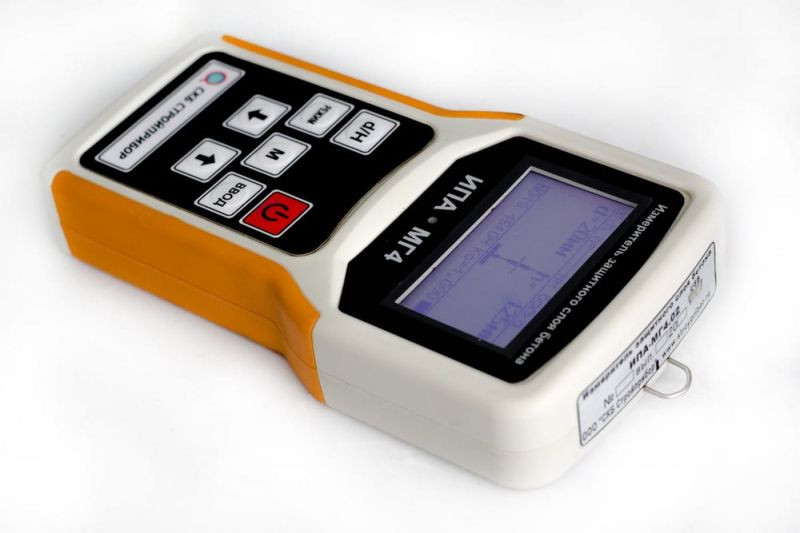

Измеритель защитного слоя бетона ИПА-МГ4.02

Описание измерителя защитного слоя бетона ИПА-МГ4.02:

Прибор ИПА-МГ4.02 предназначен для измерений толщины защитного слоя бетона и определения расположения оси арматуры в железобетонных изделиях и конструкциях согласно ГОСТ 22904. Измеритель определяет диаметр арматуры по известной толщине защитного слоя бетона согласно методике изложенной в Приложении Г ГОСТ 22904.

Область применения прибора – измерение толщины защитного слоя бетона и расположения арматуры в железобетонных изделиях и конструкциях на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений.

Отличительные особенности измерителя защитного слоя бетона ИПА-МГ4.02:

Прибор ИПА-МГ4.02, в отличие от аналогов, имеет моноблочную конструкцию, совмещающую электронный блок и встроенные датчики, имеет возможность индицировать положения арматуры относительно своих осей X и Y. Принцип действия прибора основан на возбуждении в металлическом объекте импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи.

В качестве приемников электромагнитного поля используются четыре встроенных датчика, расположенных симметрично оси Y и оси X.

ИПА-МГ4.02 имеет три основных режима работы:

• определение оси арматурного стержня;
• определение толщины защитного слоя при известном диаметре;
• определение диаметра арматурного стержня при известной толщине защитного слоя.

Прибор ИПА-МГ4.02 дополнительно снабжен функцией определения параметров армирования при неизвестных диаметре и толщине защитного слоя бетона, имеет подсветку дисплея, часы реального времени, индикацию расположения арматуры, индикатор уровня заряда аккумуляторной батареи, передачи измеренных параметров армирования из памяти прибора в ПК через USB порт.

Питание прибора осуществляется от встроенного литий-полимерного аккумулятора с напряжением питания 3,7 В емкостью 1800 мА ч, потребляемый ток 77 мА.

Технические характеристики измерителя защитного слоя бетона ИПА-МГ4.02:

Параметр	Значения
Диапазон измерения толщины защитного слоя бетона, мм:
- при диаметре стержней арматуры 3 ... 8 мм	от 5 до 60
- при диаметре стержней арматуры 10 ... 18 мм	от 5 до 90
- при диаметре стержней арматуры 20 ... 28 мм	от 5 до 110
- при диаметре стержней арматуры 32 ... 50 мм	от 5 до 130
Предел допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона (hзс– толщина защитного слоя бетона), мм	± (0,05 hзс + 0,5)
Допустимое отклонение при определении оси арматурного стержня, от действительного его расположения, мм	± 10
Объем памяти результатов измерений	999
Габаритные размеры, мм	9
Габаритные размеры блока электронного,  мм	202×113×37
Масса, не более, кг	0,37

Комплект поставки ИПА-МГ4.02

№	Наименование	Количество
1	Измеритель защитного слоя бетона ИПА-МГ4.02	1
2	Контрольный образец	1
3	Упаковочный кейс	1
4	Ремень	1
5	Руководство по эксплуатации	1
6	Кабель связи с ПК	1
7	CD с программным обеспечением	1
8	Зарядное устройство	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Строй-прибор/Руководство по эксплуатации измерителя защитного слоя бетона ИПА-МГ4.02.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Строй-прибор/Свидетельство типа СИ ИПА-МГ4.pdf

Мы предлагаем для поставки средства неразрушающего контроля измерители защитного слоя бетона. Измеритель защитного слоя бетона ИПА-МГ4.02, артикул 10010100 по цене 132 000 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
